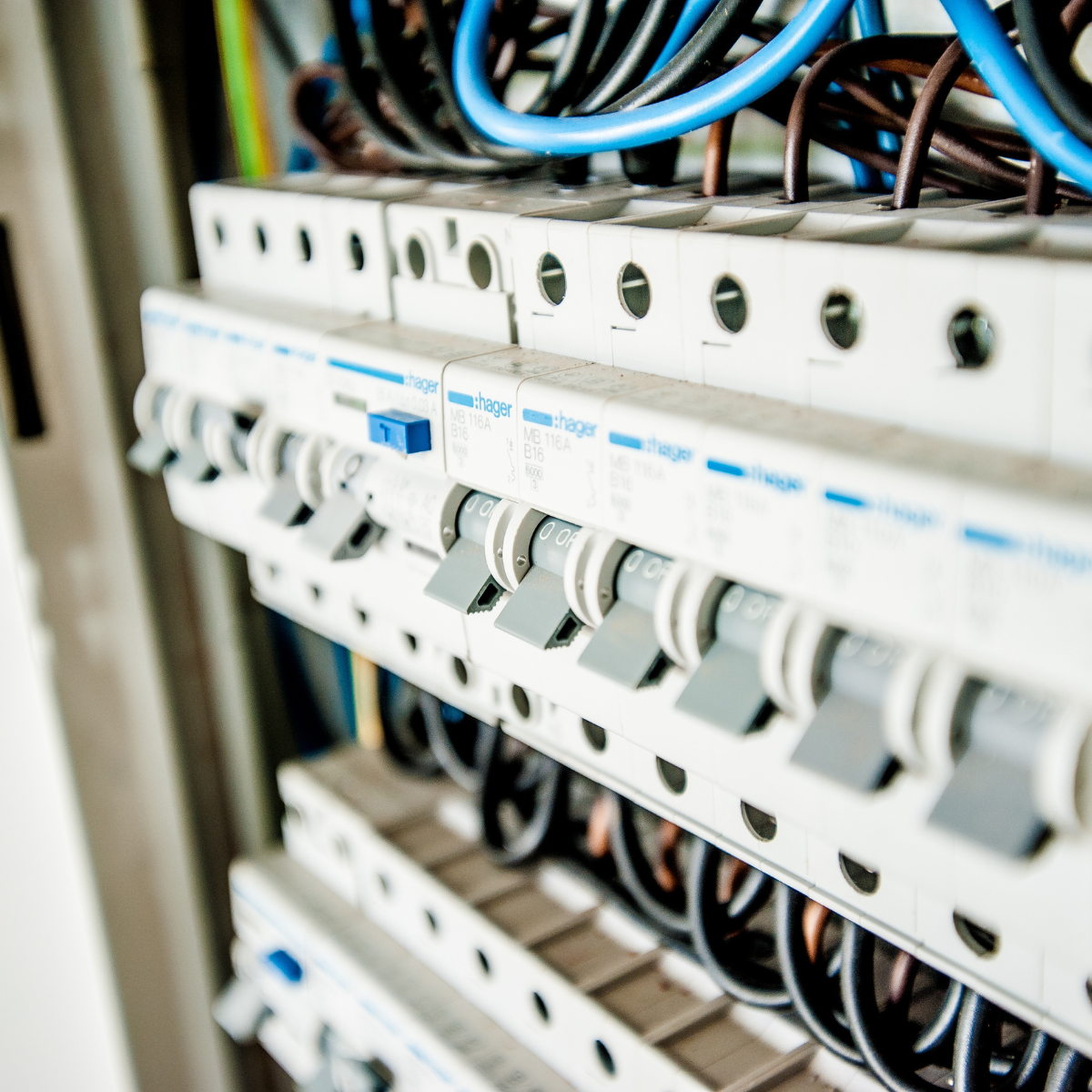

Les armoires électriques d’éoliennes regroupent les équipements indispensables au fonctionnement des turbines : automates industriels, alimentations, relais, contacteurs, variateurs de vitesse, modules électroniques ou encore cartes de contrôle commande. Ces composants produisent naturellement de la chaleur pendant leur fonctionnement.
Le ventilateur d’armoire électrique assure alors la circulation de l’air et participe au refroidissement des équipements. Dans une éolienne, une défaillance de ce ventilateur peut entraîner une surchauffe de l’armoire, accélérer le vieillissement des composants électriques et, dans certains cas, provoquer l’arrêt de la turbine.
À quoi sert un ventilateur d’armoire électrique ?
Le ventilateur assure la circulation de l’air à l’intérieur de l’armoire afin d’évacuer la chaleur générée par les composants électriques et électroniques.
Son rôle est notamment de :
- Maintenir une température stable ;
- Eviter les points chauds ;
- Améliorer la durée de vie des composants ;
- Limiter les risques de panne ;
- Garantir la disponibilité de l’installation.
Dans une éolienne, les armoires électriques fonctionnent 24 h/24 dans des environnements soumis aux variations climatiques, à l’humidité, aux vibrations et à la poussière.
Pourquoi un ventilateur tombe-t-il en panne ?
Comme tout équipement mécanique, un ventilateur possède une durée de vie limitée.
Les causes les plus fréquentes sont :
L’usure des roulements
Après plusieurs années de fonctionnement continu, les roulements peuvent prendre du jeu ou se bloquer.
L’encrassement
Les poussières, pollens ou particules fines réduisent le débit d’air et augmentent les efforts sur le moteur.
Les vibrations
Les vibrations permanentes des éoliennes accélèrent l’usure des composants mécaniques.
Les variations de température
Le chaud, le froid et l’humidité sollicitent fortement le moteur électrique.
Quels sont les signes d’un ventilateur défectueux ?
Plusieurs symptômes doivent alerter les équipes de maintenance :
- Bruit inhabituel,
- Diminution du débit d’air,
- Ventilateur qui ne démarre plus,
- Surchauffe de l’armoire électrique,
- Déclenchement d’alarmes de température,
- Arrêts intempestifs de certains équipements.
Une intervention rapide permet souvent d’éviter des dommages sur les alimentations, automates ou cartes électroniques.
Comment identifier un ventilateur d’armoire électrique de remplacement ?
Avant de remplacer un ventilateur d’armoire électrique, il est important d’identifier précisément les caractéristiques du modèle installé. Une référence incorrecte peut entraîner un débit d’air insuffisant ou une incompatibilité avec l’installation existante.
Les principaux éléments à vérifier sont :
- La marque et la référence constructeur,
- La tension d’alimentation,
- Les dimensions du ventilateur,
- Le débit d’air,
- La puissance électrique,
- Le type de connexion,
- Le sens de circulation de l’air,
- Les dimensions et caractéristiques du filtre associé.
Sur certaines éoliennes en exploitation depuis plusieurs années, les références d’origine peuvent être devenues difficiles à approvisionner ou obsolètes. La recherche par référence constructeur est alors particulièrement importante pour identifier une pièce compatible ou une solution issue du réemploi.
Quelles conséquences pour l’armoire électrique et l’éolienne ?
Un ventilateur défaillant peut entraîner :
- Une élévation importante de la température,
- Une réduction de la durée de vie des composants,
- Des défauts électroniques,
- Des coupures de sécurité,
- Une immobilisation de l’éolienne.
Dans certains cas, le remplacement d’un simple ventilateur permet d’éviter une panne beaucoup plus coûteuse.
Comment remplacer un ventilateur d’armoire électrique ?
Avant toute intervention :
- Mettre l’installation hors tension,
- Sécuriser l’intervention,
- Contrôler l’état des filtres,
- Vérifier le sens de circulation de l’air,
- Remplacer le ventilateur par un modèle compatible.
Il est également recommandé de nettoyer l’intérieur de l’armoire et de vérifier l’état des autres composants de refroidissement.
Faut-il remplacer le filtre en même temps que le ventilateur ?
Oui. Un filtre colmaté réduit fortement le débit d’air, même avec un ventilateur neuf.
Lors d’une opération de maintenance préventive, il est conseillé de remplacer :
- Les filtres,
- Les joints si nécessaire,
- Les ventilateurs présentant une usure importante.
Maintenance préventive du système de ventilation d’une armoire électrique
Intégrer le contrôle des ventilateurs dans le plan de maintenance permet de :
- Limiter les arrêts de production,
- Réduire les interventions d’urgence,
- Prolonger la durée de vie des armoires électriques,
- Sécuriser les équipements électroniques.
Une simple inspection visuelle et un contrôle du débit d’air permettent souvent de détecter une anomalie avant qu’elle ne provoque une panne.
Énergie Maintenance, votre spécialiste des composants d’armoires électriques pour éoliennes
Depuis plus de 20 ans, Énergie Maintenance accompagne les exploitants et mainteneurs de parcs éoliens dans la fourniture de pièces détachées pour éoliennes.
Notre E-SHOP Windparts propose une large gamme de composants pour armoires électriques, notamment :
- Ventilateurs industriels,
- Alimentations électriques,
- Automates industriels,
- Relais,
- Contacteurs,
- Modules électroniques,
- Cartes électroniques,
- Capteurs,
- Composants OEM, compatibles et reconditionnés.
Grâce à notre expertise, nous vous aidons à identifier la pièce adaptée à votre installation afin de réduire les temps d’arrêt et d’optimiser la maintenance de vos équipements.
Questions fréquentes sur les ventilateurs d’armoires électriques d’éoliennes
Conclusion
Le ventilateur d’armoire électrique est un composant souvent sous-estimé, mais essentiel au bon fonctionnement des éoliennes. En assurant le refroidissement des équipements électroniques, il contribue directement à la fiabilité des installations et à la continuité de la production d’énergie.
Une maintenance préventive régulière et le remplacement des ventilateurs dès les premiers signes d’usure permettent d’éviter des pannes coûteuses et de prolonger la durée de vie des armoires électriques.
